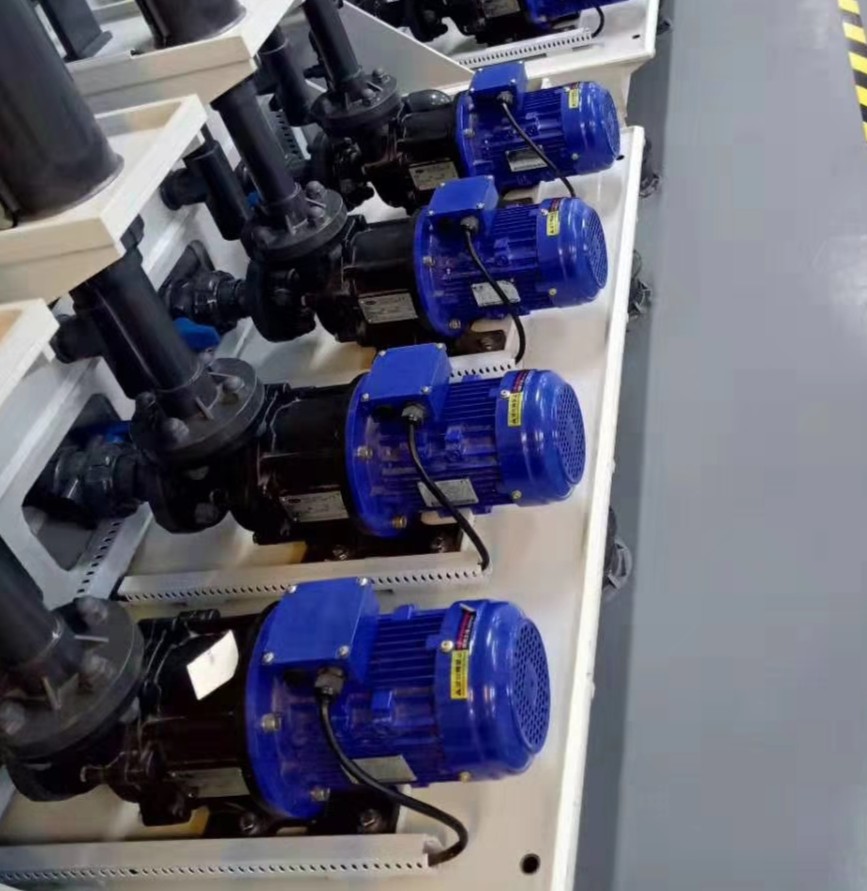

磁力泵如何变频

磁力泵变频调速通过变频器（VFD）改变电机电源频率，依据泵业 “相似定律”（流量与转速成正比、扬程与转速平方成正比、功率与转速立方成正比）实现流量 / 扬程精准控制，兼具节能、稳流、适配工艺波动的核心优势。

一、变频改造核心准备

1. 变频器选型（匹配磁力泵特性）

• 功率匹配：额定功率≥磁力泵电机额定功率，化工场景建议预留 10%-20% 余量；
• 电压等级：与电机保持一致（如 380V 三相、220V 单相）；
• 防护等级：化工车间选 IP54+（防尘防水），防爆区域需用防爆型（Ex d IIBT4 及以上）；
• 功能要求：具备过流、过载、欠压、过热保护，支持加速 / 减速时间调节，自动控制场景需带 PID 闭环控制功能。

2. 电路连接规范

• 主电路：变频器输入端接电网（L1/L2/L3），输出端接电机（U/V/W），严禁正负极接反；
• 控制电路：手动调节接电位器（0-10V 或 4-20mA 信号），自动控制接入 PLC 或流量 / 压力传感器信号（PID 控制）；
• 接地要求：接地电阻≤4Ω，电机、泵体、变频器需共地，避免电磁干扰。

3. 设备预处理

• 泵体检查：叶轮无卡滞、磁力耦合器吸附良好、辅助密封（若有）无泄漏；
• 管路准备：入口阀门全开、出口阀门微开（降低启动负载），排除空管、气堵问题。

二、变频参数设置（关键避坑步骤）

参数配置需围绕电机额定值和磁力泵运行限制，通用型变频器核心设置如下：

1. 电机基础参数

• 额定功率（Pn）：与磁力泵电机铭牌一致（如 1.5kW、5.5kW）；
• 额定电流（In）：按电机铭牌设置，变频器过流保护阈值设为 1.1-1.2 倍 In；
• 额定频率（fn）：工频 50Hz（或 60Hz，依地区调整）；
• 额定转速（nn）：严格遵循电机铭牌值（如 1480rpm、2900rpm）。

2. 运行控制参数

• 加速时间（t1）：3-10 秒，化工泵避免过快加速导致管路冲击，含颗粒介质可延长至 5-15 秒；
• 减速时间（t2）：5-15 秒，防止减速过快引发泵内负压空化；
• 最高频率（fmax）：≤50Hz（工频运行，避免电机超额定转速导致磁力脱耦）；
• 最低频率（fmin）：5-10Hz，过低易造成电机散热不良、扬程不足，不建议低于 5Hz。

3. 保护参数

• 过载保护（OCP）：设定为电机额定电流的 1.1-1.5 倍，动作时间 1-3 分钟；
• 欠压保护（UVP）：三相 380V 系统设为 320V 左右，单相 220V 系统设为 180V 左右；
• 过热保护（OTP）：变频器内部温度设为 60-70℃，电机温度通过外置传感器接入，上限设为 120℃。

4. 特殊场景参数

• PID 闭环控制：设置目标流量 / 压力（给定值），接入传感器反馈信号（4-20mA），调节比例增益（P）和积分时间（I）避免运行波动；
• 节能模式：启用 V/F 曲线自定义，低频率段适当提升电压，补偿电机转矩不足，防止磁力脱耦。

三、调试与运行流程（分 3 步验证）

1. 空载调试（无介质，1-2 分钟）

• 断开出口管路或关闭出口阀门，启动变频器，逐步将频率升至 20-30Hz；
• 检查要点：电机转向与泵体箭头一致（反向需调换变频器输出端 U/V/W 任意两相）、无磁力耦合器碰撞异响、电机振动≤2.8mm/s；
• 确认变频器无过流、欠压报警，电机温升≤40℃。

2. 负载调试（带介质，5-10 分钟）

• 缓慢打开出口阀门，按 5Hz / 步逐步提升频率，直至达到工艺所需流量 / 扬程；
• 监测指标：流量 / 扬程符合设计要求、电机电流≤额定电流且温度≤90℃、泵体无泄漏、无空化噪声（空化时需降频或提高入口压力）、变频器母线电压稳定。

3. 稳态运行确认

• 维持目标频率运行 30 分钟，记录流量、扬程、能耗、温度数据，与工频运行对比（节能率通常 20%-50%，流量越低节能效果越显著）；
• 测试频率调节响应：快速切换频率（如 40Hz 降至 30Hz），确保管路压力波动≤0.1MPa（化工管路标准）。

四、关键注意事项（避坑核心）

1. 避免低频运行风险：频率＜5Hz 时电机散热不良，需配置强制散热风扇；保证入口液位≥泵的气蚀余量（NPSH），防止空化；
2. 防止磁力脱耦：设置转矩限制（≤电机额定转矩 1.2 倍），负载突变时及时调整频率，定期检查磁钢吸附状态；
3. 适配介质特性：高粘度介质（＞200mPa・s）需提高最低频率（10-15Hz）或选用变频专用磁力泵；腐蚀性介质场景需做好变频器防腐防护；
4. 操作规范：禁止在变频器输出端接接触器（避免损坏模块），通过变频器自身启停按钮控制；定期清洁散热风扇，故障报警时优先排查参数设置，再检查电路和泵体。

五、变频优势总结

• 节能：流量低于额定值时，功率随转速立方下降（如流量降至 50%，功率仅为额定值的 12.5%）；
• 稳流：流量调节误差 ±2%，适配反应釜进料、药剂添加等高精度工艺；
• 护设备：软启动 / 软停止避免管路水锤冲击，多重保护功能减少泵体损坏风险。
