XDBY电动隔膜泵适配化工强腐蚀药液 小巨人泵业机型参数与工况选型讲解

化工、电镀、PCB、新能源生产工序会大量产生高浓度酸碱、有机腐蚀药液，普通输送设备长期接触腐蚀介质易出现渗漏、部件损耗问题。小巨人泵业推出 XDBY 系列电动隔膜泵，依靠摆线针轮减速机传动结构，适配各类强腐蚀药液持续转运作业，下文选取两款原厂标准参数，结合材质适配、运行结构、多行业应用完整说明。

一、小巨人泵业两款 XDBY 电动隔膜泵标准参数

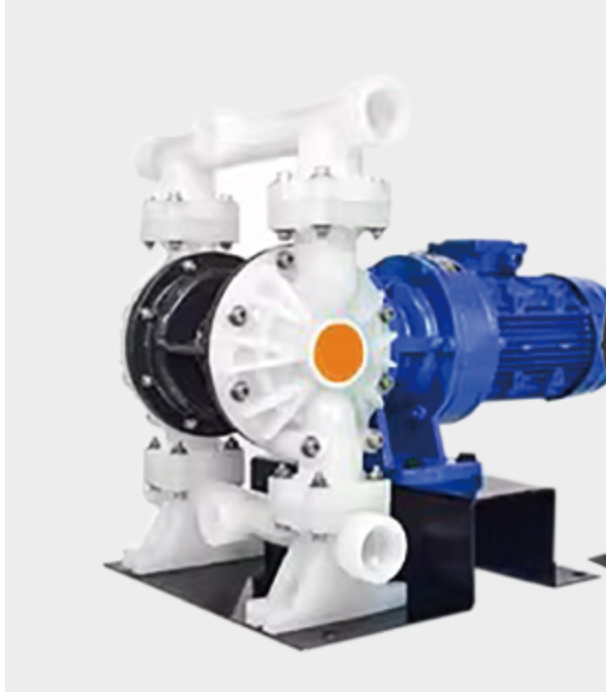

1.XDBY3-32/40大流量 48L/min，大扬程 40m，大吸程 4m，出口承压 4kg，介质允许通过颗粒直径 3.2mm，配套电机功率 1.5KW，电机转速 1450r/min；整机过流部件可更换 PP、PVDF 氟塑料、316 不锈钢材质，适配小型化工反应釜、电镀小样产线微量腐蚀药液循环输送。

2.XDBY3S-80/100 大流量 245L/min，大扬程 70m，大吸程 5m，出口承压 7kg，介质允许通过颗粒直径 6.4mm，配套电机功率 4KW，电机转速 1450r/min；适配大型化工储槽转料、自动化 PCB 蚀刻产线大批量强腐蚀药液连续供给，可匹配厂区成套管路系统。

二、XDBY 电动隔膜泵结构与运行特点

设备采用摆线针轮减速机传动，曲轴滑块机构带动双隔膜往复运动，依靠工作腔容积交替变化完成介质吸入与排出。隔膜材质经过工艺优化，能够延长连续使用时长，设备运转过程震动幅度平缓，可适配车间长时间不间断生产排班。 泵体可选用铸钢、球铁、铝合金、PP 聚丙烯、氟塑料、不锈钢多种结构材质，阀球、阀座同步匹配对应耐蚀配件，针对不同浓度腐蚀药液调整整机搭配方案。设备无需气源配套，接入标准工业电源即可投入使用，无空压机组配套成本。

三、多材质过流部件适配化工腐蚀药液

1.PP 聚丙烯：适配低浓度弱酸、弱碱助剂，加工成本适中，日常冲洗维护操作简单；

2.PVDF 氟塑料：适配高浓度强酸、强碱、酮酯类有机溶剂，耐受化学腐蚀范围宽泛；

3.316 不锈钢：适配中性高纯有机溶剂，介质接触过程不易析出杂质，保障药液洁净度；

4.铝合金、铸铁：适配无强腐蚀中性涂料、润滑油脂转运工况。

四、分行业工况选用方案

1.化工行业：实验室小试微量给药选用 XDBY3-32/40，大型中和储槽、连续合成产线选用 XDBY3S-80/100；高腐蚀药液统一搭配 PVDF 过流组件，每班作业结束使用清水或配套稀释溶剂冲洗腔体，减少结晶堆积堵塞管路。

2.电镀行业：酸洗、退镀强腐蚀药液转运，选用氟塑料配置机型，进料管路前端加装滤网，定时清理截留金属颗粒。

3.PCB 行业：蚀刻、剥膜药液输送，全程采用氟塑料接触介质配件，降低渗漏带来的工艺波动。

4.新能源行业：各类酸性化工辅料转运，控制介质内部颗粒尺寸不超过设备允许通过直径，减缓内部配件损耗速度。

五、XDBY 电动隔膜泵日常运维要点

1.供电线路配套稳定稳压装置，电压持续波动会造成出料流量起伏，影响化工配料配比均衡；

2,输送带有结晶、固体颗粒的腐蚀药液时，定期清理前端过滤装置，避免阀球卡阻；

3.切换不同品类腐蚀药液前，循环冲洗泵腔内部，防止介质混合产生沉淀、结块；

4.长期停机前排空腔体残留腐蚀药液，降低泵体、隔膜部件腐蚀速度。
