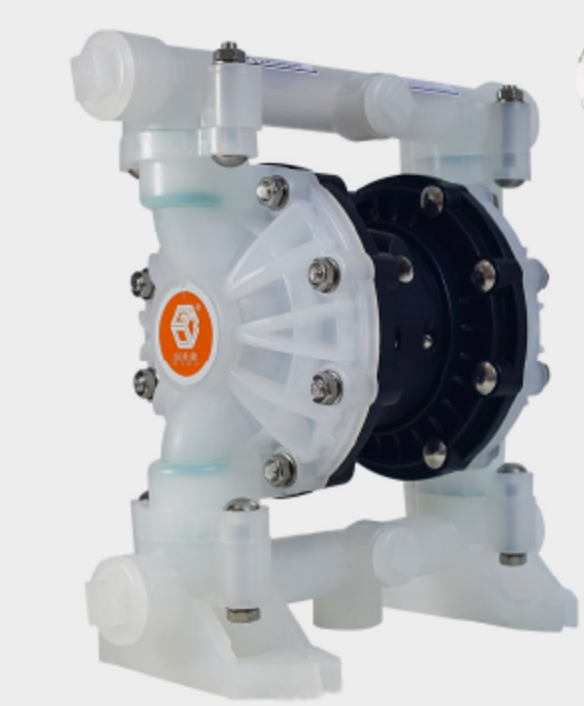

XQBY耐酸碱气动隔膜泵 小巨人泵业化工耐腐蚀输送材质与参数说明

化工、电镀、PCB、新能源产线会产生各类酸碱、带细微颗粒腐蚀介质，小巨人泵业 XQBY 耐酸碱气动隔膜泵可搭配多类防腐过流组件，适配腐蚀流体转运作，适配有无防爆需求的化工生产车间。

一、适配耐腐蚀输送的过流材质搭配

泵体、隔膜、阀件均可按需选配，匹配不同腐蚀介质：

1.泵体外壳可选 PP聚丙烯、PVDF氟塑料、316不锈钢、铝合金；

2.隔膜配件包含特氟龙、氟橡胶、丁腈、氯丁橡胶多种材质；

3.阀球、阀座配备PTFE、陶瓷耐磨配件，降低酸碱、固体颗粒长期冲刷带来的损耗。 低浓度弱酸弱碱介质可选用PP整套内件；高浓度强酸强碱、有机溶剂选用 PVDF搭配特氟龙隔膜组合；浆料、含颗粒介质搭配陶瓷阀组。整机采用隔膜隔离结构，介质仅接触防腐内件，减少渗漏情况。

二、XQBY 耐酸碱气动隔膜泵标准运行参数

介质适配温度区间 - 20℃~100℃，气源适配压力区间 0.2–0.84MPa

1.XQBY-10、XQBY-15 可通过颗粒直径 1.5mm，流量 0.5–1.2m³/h，扬程 70m，吸程 4m，入气口径 1/4in，适配实验室微量酸碱间歇输送。

2.XQBY-20、XQBY-25 可通过颗粒直径 2.5mm，流量 1.8–3.5m³/h，扬程 70m，吸程 4.5m，适配电镀小型酸洗槽、PCB 小批量药液转运。

3.XQBY-32、XQBY-40 可通过颗粒直径 3.2mm，流量 5–9m³/h，扬程 84m，作为化工车间常规中型输送机型，适配酸碱储槽倒料、反应釜进料。

4.XQBY-50、XQBY-65 可通过颗粒直径 4.8mm，流量 12–18m³/h，扬程 84m，多用于废气中和药剂、新能源浆料调配输送。

5.XQBY-80、XQBY-100 可通过颗粒直径 6.4mm，流量 22–30m³/h，扬程 84m，适配大型化工储罐大批量酸碱介质转运。

6.XQBY-125 可通过颗粒直径 9.4mm，流量 40–65m³/h，扬程 84m，适配集中供液、化工大流量配料循环工况。

三、设备运行适配耐腐蚀输送的特点

设备依靠压缩空气驱动膜片往复形变完成介质输送，管路出现轻微堵塞时不会出现部件卡死；整机运行震动幅度小，作业噪音平稳。 设备无需配套引水装置即可启动，流量、输送压力可依靠进气阀门调节；气动驱动无电火花产生，可用于防爆车间有机溶剂、腐蚀酸碱输送，短时空载运转不会损伤内部配件。

四、分行业耐腐蚀输送应用场景

1.化工：各类浓稀硫酸、盐酸、烧碱、有机溶剂、含颗粒反应中间体、粘稠树脂浆料输送，防爆区域均可使用。

2.电镀：酸洗盐酸、钝化强碱液、带有金属微粒的槽液循环转运。

3.PCB：酸性蚀刻液、碱性显影液、带有反应杂质的微蚀药液输送。

4.新能源：酸性化学助剂、带细微颗粒膏状原料中转输送。

五、耐腐蚀输送工况选型参考步骤

1.梳理介质基础信息：酸碱浓度、介质温度、内部固体颗粒大直径、物料粘稠程度；

2.确认车间现场条件：是否配备稳定空压机、车间是否存在防爆管控要求；

3.匹配对应过流部件材质：弱酸弱碱选用 PP 材质，高浓度腐蚀介质选用 PVDF 搭配特氟龙隔膜；

4.核算日常输送流量、管路输送高度，对照 XQBY 系列机型参数挑选适配口径。
