2026化工立式泵原理、分类与全场景应用指南

一、什么是化工立式泵及其行业价值

化工立式泵是泵轴采用立式布局的工业泵，主要应用于化工行业腐蚀性流体输送场景。从结构形态来看，卧式泵可理解为水平放置的泵体，化工立式泵则为竖向布置，电机安装在泵体上方，泵轴与泵体下部伸入储液槽内部，适配各类工业储槽式流体输送工况。

化工、电镀、新能源、环保水处理等行业生产流程中，会产生并转运大量腐蚀性流体。传统泵体在这类工况下，容易出现腐蚀、渗漏问题，设备使用周期较短，运维工作会占用较多人力与物力。化工立式泵依托专属结构与耐腐选材，适配腐蚀介质输送要求，目前已成为该领域常用设备。行业内根据安装形式、结构特点划分出多个品类，包含槽内立式泵、槽外立式泵、立式液下泵、防腐立式泵等，可对应不同安装条件与介质环境。

二、工作原理解析：化工立式泵的运行机制

当下无轴封立式泵是行业主流款式，整体运行依托立式结构与流体力学原理完成介质输送。

结构与工作流程

1.整体布置：电机固定在储槽顶部位置，泵轴与叶轮等过流部件伸入槽内液体中。电机运转带动泵轴与叶轮旋转，叶轮转动形成离心作用力，完成流体吸入、增压与输送作业。

2.无轴封设计：该结构取消外露轴封部件，依靠泵腔内部压力平衡设计，减少流体顺着泵轴向外渗出的情况。设备可在液位偏低的状态下运转，适配液位出现波动的工况。

常见产品分类

1.槽内立式泵：泵体整体放置在药液槽内部，现场安装无需额外布设外接管路，安装流程简易。

2.槽外立式泵：泵主体安装在储槽外部，仅泵轴延伸至槽内汲取液体，设备外部部件较多，检修作业开展便捷。

3.立式液下泵：搭配加长泵轴结构，可适配深度偏大的储槽，多用于深层腐蚀性流体转运工作。

4.耐腐蚀立式泵：过流部件全部选用耐腐材质，可承接盐酸、硫酸、含氟废水等介质输送任务。

三、全面评估：化工立式泵与卧式泵的差异对比

化工立式泵与卧式泵是工业流体输送的两类主流设备，二者在结构、适配场景上存在区别，可结合现场条件选择。

1.安装空间：化工立式泵竖向布局，占用地面面积小，配套基础管路数量少，适合厂区场地有限、搭配储槽使用的场景；卧式泵水平摆放，需要预留较大地面空间，还需单独浇筑安装基座。

2.渗漏情况：主流无轴封立式泵依靠结构设计减少渗漏问题；卧式泵大多配置外露轴封，设备长期运转后，轴封会出现磨损，渗漏出现概率有所增加。

3.工况适配：立式泵可直接对接储槽使用，面对液位波动的场景适配度良好；卧式泵应用于平地大流量输送场景，针对深槽、强腐蚀工况的适配范围有限。

化工立式泵在槽装腐蚀流体输送场景具备适配性，在超大流量、超高扬程的工况中，结构稳定性会有所下降；针对深度极大的储槽定制加长泵轴，也会带来相应的成本变动。

四、化工立式泵关键应用场景

依托耐腐结构、防漏设计与空间适配性，化工立式泵在多个工业领域落地使用。

1. PCB 线路板蚀刻工序药液循环

PCB 生产蚀刻环节，需要持续循环输送酸性蚀刻液。该介质腐蚀性较强，对设备防漏能力、耐腐能力有一定要求。立式泵的无轴封结构与耐腐材质，可维持工序稳定运行，减少设备更换频次。

2. 新能源行业腐蚀性废水提升

锂电、光伏产业生产阶段，会产生含氟、酸碱成分的废水，这类废水储槽液位常会发生变化。立式泵可适应液位波动环境，材质可抵御介质腐蚀，保障废水提升、输送流程连续。

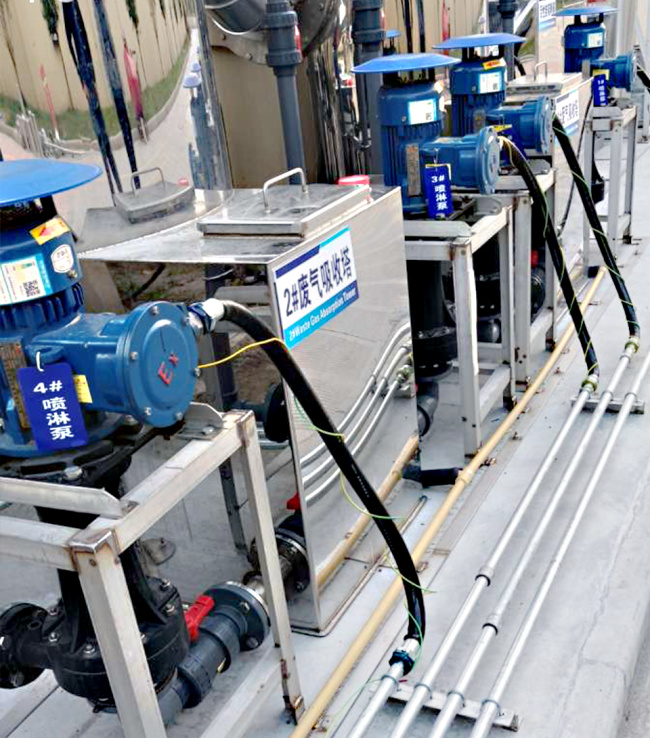

3. 市政污水处理废气喷淋循环

市政污水处理的废气喷淋系统，需要长期循环输送腐蚀性药剂。立式泵可支撑长时间连续运转，材质耐受药剂腐蚀，缩减检修频次，降低运营过程中的各类风险。

五、技术实践与产品参数参考

江苏小巨人泵业有限公司创立于 2014 年，是集研发、生产、销售、服务为一体的专精型制造企业，携手江南大学搭建产学研合作平台，拥有完善自动化产线，先后通过 ISO9001、ISO14001 管理体系认证，获评 AAA 级诚信供应商、AAA 级质量服务诚信单位。企业布局苏州、东莞两大生产基地，厂房总面积超 15000㎡，配套完善的零部件仓储体系，搭建全国服务网络，配备 24 小时对接通道。

旗下LGW 液下化工泵为主力立式泵产品，针对腐蚀流体工况打造，产品结构、材质、参数信息如下：

1.结构设计：采用无轴封槽内立式结构，可在液位波动工况下运转，整机采用模块化组合设计，部件拆分便捷，检修时无需清空槽内介质。

2.材质划分及耐温：FRPP、CPVC 材质，适用温度 - 20℃~90℃；PVDF 材质，适用温度 - 20℃~100℃；SUS316 不锈钢材质，适用温度 - 20℃~120℃，可根据介质成分选型。

3.运行参数：常规流量区间 8~120m³/h，常规扬程区间 4~55m；配套电机功率范围 1.1kW~18.5kW，可满足全天候连续运转要求。

4.轴长规格：支持定制加工，常规轴长区间 0.8m-5m，适配不同深度的储液槽。

5.介质适配：可输送盐酸、硫酸、硝酸、碱液、有机溶剂、含颗粒化工废水、电镀废液等各类腐蚀流体。

该系列产品定价区间合理，整体使用表现可对标进口同类设备，在化工、电镀、新能源、污水治理等行业拥有大量应用案例。

六、行业发展趋势

结合当下行业发展环境，化工立式泵将朝着定制化、智能化方向推进。环保相关要求不断细化，市场对于适配特殊介质、特殊工况的定制款产品需求逐步增加。同时，搭载运行数据监测、状态预警功能的设备，会成为后续研发方向。

国内具备研发与生产能力的制造企业，产品综合表现持续提升，逐步承接以往进口设备对应的市场需求。行业竞争也会从基础款式的同质化比拼，转向技术、材质、综合服务的差异化比拼，为工业腐蚀流体输送场景提供选择。
